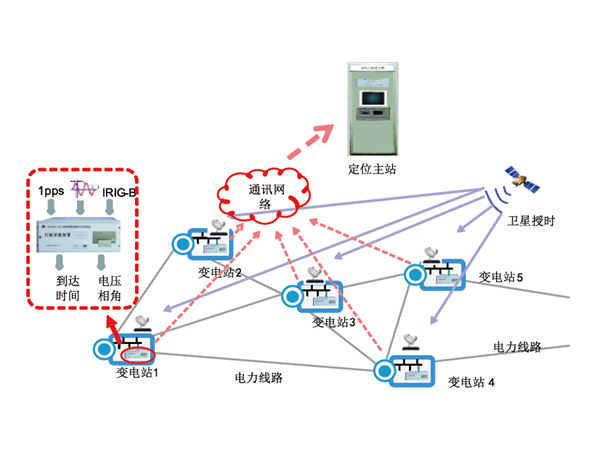

輸電網故障行波定位系統包含故障行波采集終端和行波定位主站兩部分。通過在輸電網各變電站選擇性安裝一臺故障行波采集終端，檢測容性設備接地線（如：CVT接地線、變壓器接地線、桿塔接地線）的故障行波信號，記錄行波波頭到達各變電站的ns級高精度衛星同步時間。故障行波定位主站利用各變電站行波采集終端記錄的時間差，準確計算電網故障點位置，誤差小于100m。實現包括單相接地故障、相間短路故障、雷擊故障、絕緣子污閃等各種類型故障的準確定位。

•

  技術水平

  技術水平高采用電壓行波信號，不受變電站出線數量限制。

•

  定位精度高

  定位精度高故障定位誤差小于100m，故障捕捉率高達98%。

•

  故障檢測

  故障檢測靈敏故障脈沖電流檢測靈敏度高達0.2A，能實現絕緣子污閃等初始故障的定位與預警。

•

  響應時間短

  響應時間<5ms。

•

  帶電安裝

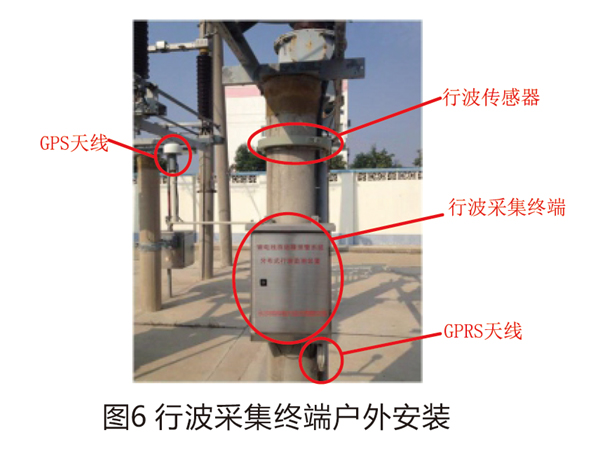

  帶電安裝行波傳感器具有穿芯式或抱柱式結構，套接在電網容性設備（如CVT、變壓器外殼、桿塔等）一次接地線上，不停電安裝，不影響變電站一、二次回路運行，滿足輸電線路跨省分界桿塔安裝需求。

•

  多途徑定位

  多途徑定位結果發布支持手機APP、短信、Web瀏覽三種故障定位結果查詢方法。
