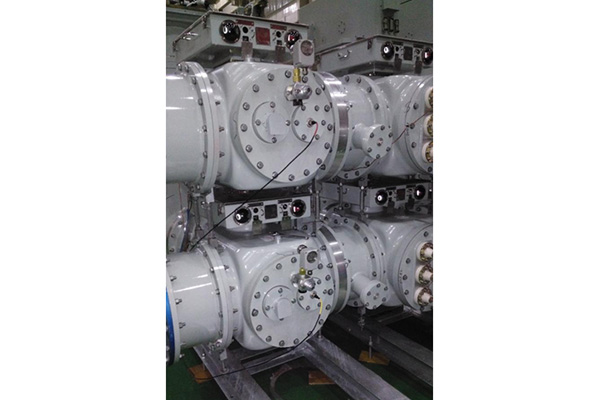

MG3000 GIS局部放電在線監測裝置由UHF特高頻傳感器、局放監測IED主機和專家診斷軟件構成。該裝置通過安裝在GIL/GIS關鍵零部件上的UHF特高頻傳感器實時采集GIL/GIS內部局部放電激發出的500MHz～1500MHz的電磁波信號，通過檢波降頻電路，高速采樣電路，數據處理緩存電路，采集達到觸發條件的局放脈沖信號的幅值（Q）、相位(Φ)、頻次(N)、周波序列等特征量，并生成事件文件，上傳到上位機專家診斷系統進行事件圖譜建立和監測設備絕緣狀態分析。

•

  測量精度高

  測量靈敏度高，測量動態范圍寬；

•

  高采樣及可靠的數據處理算法

  高速采樣率+神經網絡(luò )數據處理算法，所有信號不遺漏；

•

  全通道實時監測

  IED裝置的信號監測單板模塊，可做到全部通道實時同步監測；

•

  全站監測

  全站所有監測IED通過光纖組網，對故障的位置和缺陷原因進行判斷更加準確；

•

  防止誤判斷

  信號濾波、放大處理電路，對有效的局放信號識別率高，防止對絕緣故障的誤判斷；

•

  軟件分析功能強大

  強大的軟件分析功能，可以定位故障點，定位誤差小于20cm。

•

  上位機分析軟件

  上位機分析軟件具備組態功能的軟件，可將其他狀態的在線監測數據接入到我方分析系統，進行統一的顯示、監測和預警。

•

  獨立監測運動功能

  所有監測IED的信號監測單板模塊都為FPGA+ARM雙CPU芯片嵌入式系統，對信號的采集分析做到了分布式云計算，所有監測IED都具備獨立監測運行功能。
